Sistema de conmutación Grupo/Grupo

Un sistema de conmutación entre grupo electrógeno y grupo electrógeno permite alternar o compartir la carga eléctrica entre dos grupos electrógenos, ya sea de forma manual o automática. Esto se implementa cuando se necesita garantizar un suministro eléctrico continuo y confiable, incluso durante mantenimientos o en aplicaciones de alta demanda energética (hospitales, centros de datos, plantas industriales, etc.).

Tipos de sistemas de conmutación entre generadores

Conmutación manual:

Requiere intervención humana para cambiar de un generador a otro.

Utiliza interruptores de transferencia manual.

Bajo costo, pero menor confiabilidad y tiempo de respuesta.

Conmutación Automática (ATS doble):

Sistema de transferencia automática (ATS) configurado para trabajar entre dos grupos electrógenos.

Puede incluir lógica programada para decidir cuál grupo entra en operación según disponibilidad, carga o fallas.

Se pueden usar controladores especializados (ej. Deep Sea, ComAp, Schneider, etc.).

Para hacer una conmutación manual entre dos grupos electrógenos (GE), necesitas algunos componentes eléctricos clave y un esquema básico de conexión. Aquí te explico los componentes necesarios y una guía de conexión paso a paso.

Componentes necesarios:

1. Interruptores termomagnéticos o seccionadores para cada grupo electrógeno (protección).

2. Interruptor de transferencia manual (ITM) o conmutador manual de 3 posiciones:

Posición 1: GE1

Posición 2: GE2

Posición 0: OFF (ningún grupo conectado)

3. Contactores (opcional) si quieres controlar la transferencia con pulsadores o tener enclavamientos mecánicos.

4. Indicadores luminosos (opcional) para mostrar qué grupo está alimentando la carga.

5. Cableado adecuado al amperaje y distancia.

6. Tomas de puesta a tierra para cada grupo electrógeno y el sistema.

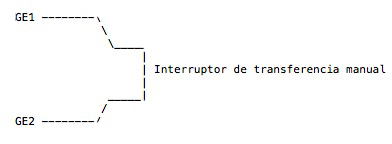

Esquema básico de conexión:

Desde GE1 a entrada uno interruptor de transferencia:

Desde GE2 a entrada dos interruptor de transferencia:

Salida del interruptor de transferencia manual ---> TABLERO DE CARGA

Pasos para conexión manual:

1. Protege la salida de cada grupo con un termomagnético (esto evita sobrecargas o cortos).

2. Las salidas de los dos grupos electrógenos van al interruptor de transferencia manual (ITM).

3. La salida del ITM va al tablero de cargas o al sistema que desees alimentar.

4. Conecta las tierras de ambos grupos al sistema de puesta a tierra común.

5. (Opcional) Agrega luces piloto que indiquen cuál grupo está en uso.

Consideraciones de seguridad:

Nunca conectes ambos grupos al mismo tiempo a la carga (riesgo de cortocircuito o sincronización incorrecta). Asegúrate de que el interruptor de transferencia tenga enclavamiento mecánico o eléctrico para evitar que se conecten los dos GE a la vez. Asegura una buena ventilación y aislamiento de los equipos. Si los GE no están sincronizados, no pueden trabajar en paralelo sin una unidad de sincronización adecuada.
